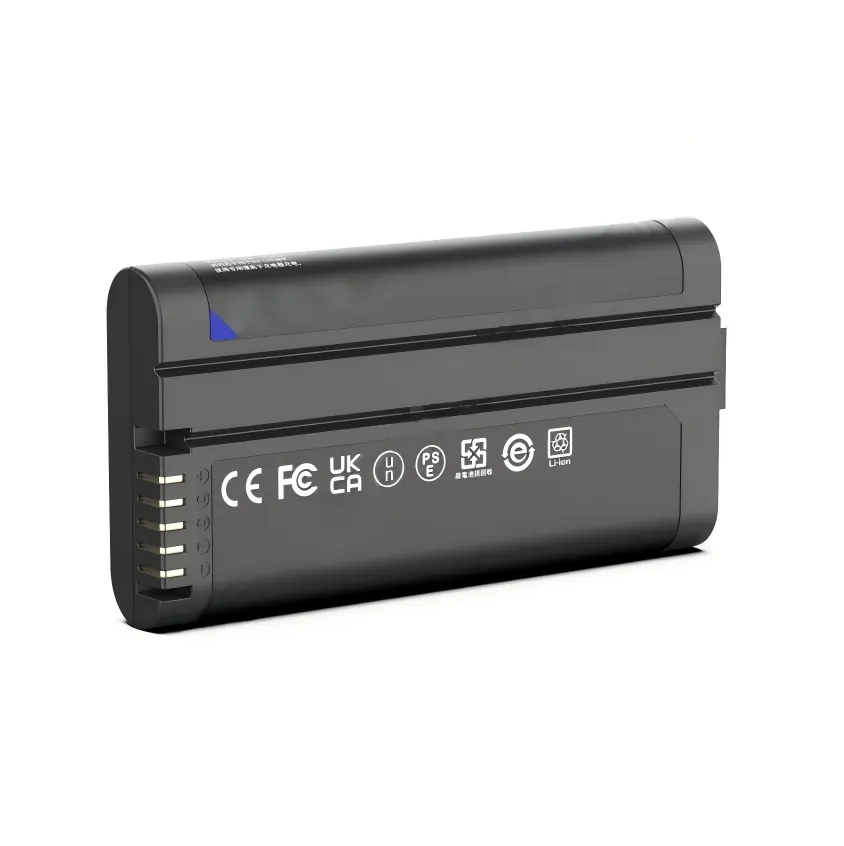

홈 / KYS2057HH 교체 가능한 배터리
안정적인 출력, 높은 에너지 밀도, 통합 보호 시스템을 갖춘 스마트 리튬 배터리 팩. 지능형 모니터링과 긴 사이클 수명을 특징으로 하여 산업용 및 의료기기의 신뢰성 높은 성능을 지원합니다. 다양한 응용 요구에 맞춘 OEM/ODM 맞춤 설정 가능합니다.
- 명목 전압: 7.2 V
- Rated Capacity:13200mAh
- 내부 저항: <100mΩ @ 1kHz, 25°C
- 최대 충전 전류: 8.0 A
- Max. Charge Voltage: 8.4V
- 최대 방전 전류: 8.0 A
- Cycle Life：500 Cycles ≥ 80% of Rated Capacity(Test Standard: CC/CV Charging: 2.64A/8.40V; CC Discharging: 2.64A down to 5.00V @ 25°C)
무료 견적 받기
제품 목록으로 돌아가기
개요
The Replaceable Battery integrates multiple lithium-ion cells within a compact, intelligent module. Engineers design the pack to monitor voltage, current, and temperature in real time. The integrated battery management system (BMS) ensures balanced charging and discharging. In addition, protective circuits guard against overcharge, over-discharge, and short circuits. Fans or passive airflow channels help maintain optimal operating temperatures. Signal and power lines connect the modules efficiently, providing safe energy distribution across the system.
재료 및 내부 구조
제조업체들은 흑연 양극과 리튬 금속 산화물 음극을 포함한 고품질 리튬 이온 화학을 사용하여 셀을 조립합니다. 구리 호일은 양극에서 전류를 모으고, 알루미늄 호일은 음극을 지지합니다. 미세다공성 폴리머 분리기는 이온 흐름을 허용하지만 전극 간 전기적 접촉을 방지합니다. 외부 케이싱은 강화강과 알루미늄 합금 패널로 구성되어 있으며, 온도 균일함을 유지하기 위한 열 절연층이 있습니다. 보호 코팅은 부식과 기계적 스트레스에 강하여 반복 사이클 동안 내구성을 보장합니다.
전기 조립 및 BMS 통합
기술자들은 목표 전압과 용량을 달성하기 위해 셀을 직렬 및 병렬 구성으로 연결합니다. 내부 저항을 줄이기 위해 전극 탭을 정밀하게 용접합니다. 배터리 관리 시스템은 각 셀을 지속적으로 모니터링하며 충전 및 방전 속도를 조정합니다. 또한 셀의 균형을 맞추어 불균일한 열화를 방지하고 작동 수명을 연장합니다. 리드선은 진동에 의해 느슨해지는 것을 방지하기 위해 스트레인 릴리프를 받습니다. 엔지니어들은 정확한 측정과 신뢰할 수 있는 성능을 보장하기 위해 주기적으로 시스템을 보정합니다.
냉각 및 안전 조치
이 팩은 능동 또는 수동 냉각을 위한 공기 흐름 채널과 히트 싱크를 갖추고 있습니다. 팬은 온도 측정에 따라 자동으로 작동합니다. 열 절연은 살아있는 부품과의 우발적인 접촉을 방지합니다. 유지보수 패널은 팩을 분해하지 않고도 점검이나 팬 교체가 가능합니다. 엔지니어들은 시뮬레이션과 물리적 테스트를 모두 통해 공기 흐름과 온도 조절을 검증합니다.
기준 및 품질 보증
생산은 UL, IEC, UN38.3 안전 기준을 준수합니다. 각 유닛은 반복 충전에서의 성능을 확인하기 위해 전기, 열, 사이클 테스트를 거칩니다. 절연 저항과 누수 테스트를 통해 안전성을 확인합니다. 문서화는 각 배터리 팩의 추적성을 보장합니다. 이러한 공정은 일관된 품질과 국제 규정 준수를 보장합니다.
제품 세부사항
제품 특징
- 2S4P Removable Lithium Battery Pack
- Compliant with IEC 62133 and UN38.3 certifications
- 표준 SMBus v1.1 인터페이스
- 통합 LED 충전 상태(SOC) 표시기
- 파나소닉 셀을 사용하여 시장에서 가장 높은 에너지 밀도와 안정성을 제공합니다
- Compliant with JEITA charging optimization guidelines
- Comprehensive safety protection features, including overcharge, over-discharge, over-current, over-temperature, and short-circuit protection
- 배터리 수명을 효과적으로 연장하는 셀 밸런싱 기능을 탑재하고 있습니다
- TI 기술로 구동되는 정밀 연료 측정
제품 적용 분야
- 클래스 III 의료기기
- 정밀 측정 기기
- 산업용 컴퓨터
- 비파괴 시험 장비
- 유사한 휴대용 산업용 및 의료 장비들입니다.
기술 매개변수
| 개요 | |
| 초기 선적 용량 | 20%~30% |
| 인증 | CE / FCC / IEC62133 / UN38.3 / PSE / UKEA / REACH / RoHS / (EU) 2023/1542 / GOST-R / CCC / BSMI |
| 작동 온도 | 0°C ~ 50°C (전하) -20°C ~ 60°C (배출량) |
| 저장 온도 | -20°C ~ 50°C (최대치) -20°C ~ 25°C (권장) |
| 전기 성능 | |
| 명목 전압 | 7.2V |
| 정격 용량 | 13.2Ah |
| Max. Capacity | 13.5AH |
| 내부 저항 | 100mΩ @ 1kHz at 25°C |
| 최대 충전 전류 | 8.0A |
| 최대 충전 전압 | 8.4V |
| 최대 방전 전류 | 8.0A |
| 주기 생활 | 정격 용량의 500 사이클>80% (Test standard: CC/CV charge 2.46A/8.4V; CC discharge 2.64A to 5.0V @ 25°C) |

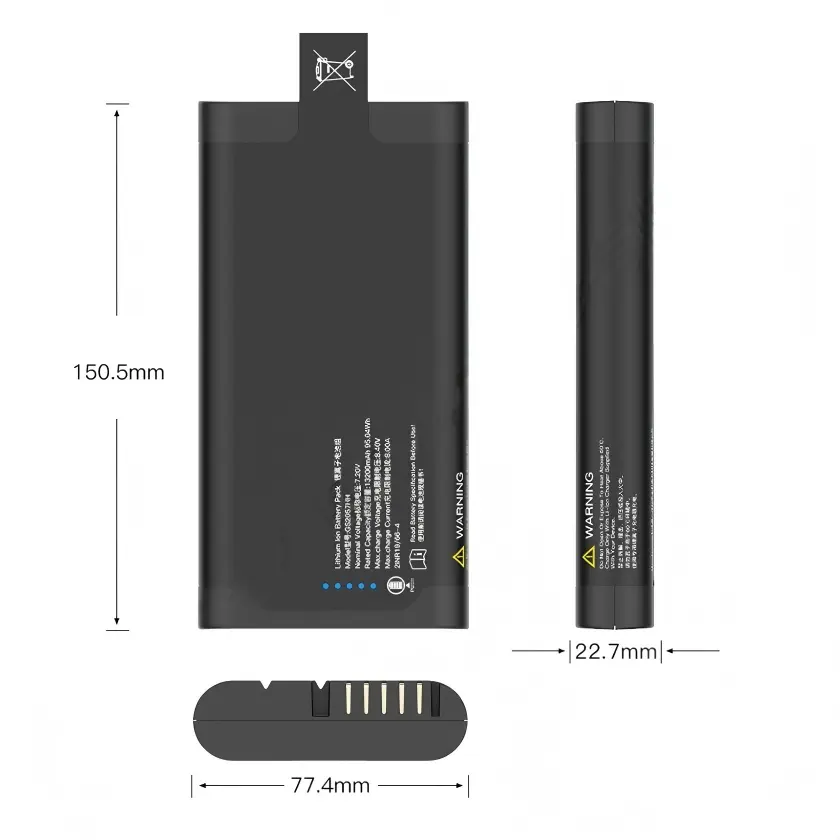

| 크기 사양 | |
| 길이 | 150.5mm ± 0.3mm |
| 폭 | 77.4mm ± 0.3mm |
| 두께 | 22.7mm ± 0.3mm |
| 무게 | 445g ± 10g |
| 인터페이스 |  |
